| 类别名称： | 钢丝增强编织液压软管 |

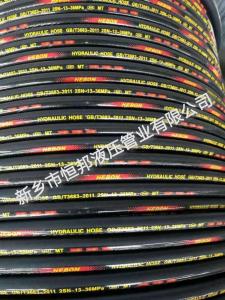

| 产品名称： | 一层钢丝编织高压胶管 |
| 关键词： | 高压钢丝编织软管、缠绕软管、特种软管。 |
| 描 述： | |
| 地 址： | 新乡市凤泉区双泉路16号 |
| 联系人： | 王经理 |
| 联系电话： | 13007660708 |
| 邮 箱： | hbyy0708@163.com |
一、产品结构:
钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
二、产品用途：
钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
注：本企业钢丝编织胶管参照GB/T3683-2011标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体.
三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
四、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能**。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，一般定尺为20米，可生产连达数十米甚至百米以上。
单层钢丝编织胶管技术参数:
GB/T3683-2011
软管规格 | 内径 mm | 钢丝层直径 mm | 外径 mm | 工作压力 | 试验压力 | 爆破压力 | *小弯曲半径 mm | 参考重量 | ||||||
MPa | Psi | MPa | Psi | MPa | Psi | |||||||||
1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 | |||
1-6-20 | 6±.0.5 | 11.3±0.6 |
| 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 | |||
1-8-18 | 8±0.5 | 13.3±0.6 |
| 118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0.41 | |||
1-10-16 | 10±0.5 | 15.3±0.6 |
| 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 | |||
1-13-14 | 13±0.5 | 18.8±0.6 |
| 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 | |||
1-16-12 | 16±0.5 | 21.8±0.8 |
| 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 | |||
1-19-10 | 19±0.5 | 24.8±0.8 |
| 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 | |||
1-22-9 | 22±0.5 | 28.7±0.8 |
| 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 | |||
1-25-8 | 25±0.5 | 31.3±0.8 |
| 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 | |||
1-32-6 | 32±0.7 | 38.7±0.8 |
| 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 | |||
1-38-5 | 38±0.7 | 44.7±0.8 |
| 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 | |||
1-51-4 | 51±0.7 | 58.1±0.8 |
| 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 | |||
1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.40 | |||
1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2.95 | |||
1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 | |||
1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3.85 | |||
1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 | |||
1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 | |||
1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 | |||
